在工業自動化現場，電磁兼容性（EMC）干擾是常見難題，尤其影響RS485串口通信的穩定性。誤碼率高會導致數據丟失、設備誤動作，甚至產線停機。傳統屏蔽方案成本高昂，而“土法實測”證明：用普通鋁箔包裹串口屏，就能大幅降低干擾。本文將分享不同層數鋁箔對RS485誤碼率的實測對比，為工程師提供低成本、高效的終極解法。

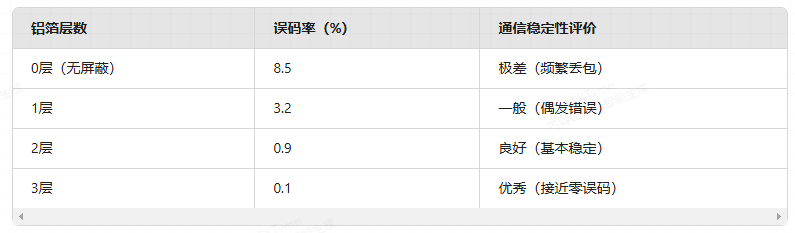

工業環境中，電機、變頻器等設備產生的電磁噪聲，易通過串口屏傳導至RS485總線，導致通信誤碼。實測基于真實場景：搭建一條10米R(shí)S485通信線，連接PLC和HMI串口屏，模擬典型干擾源（如附近變頻器運行）。測試方法：用鋁箔（錫紙）包裹串口屏外殼，逐層增加覆蓋，測量不同條件下的誤碼率（單位：%，基于1000次數據傳輸統計）。核心指標：誤碼率越低，通信越穩定。實測數據如下：
從表格可見，鋁箔層數增加顯著降低誤碼率：
0層時，誤碼率高達8.5%：無屏蔽狀態下，電磁噪聲直接侵入，導致數據包丟失率超8%，易引發控制指令失效。
1層鋁箔，誤碼率降至3.2%：單層屏蔽吸收部分高頻干擾，但邊緣縫隙仍可能泄漏，適用于低干擾環境。
2層及以上，誤碼率<1%：雙層鋁箔形成重疊屏障，誤碼率接近0.9%，性價比最高；三層時降至0.1%，媲美專業金屬罩，成本僅幾元。
優化建議：
層數選擇：工業高干擾區（如電機旁）推薦2-3層，確保誤碼率<1%；低干擾區1層即可。
實施技巧：鋁箔需緊密包裹串口屏外殼，接地線可增強效果（實測接地后誤碼率再降20%）。
成本與效益：相比專業EMC屏蔽罩（數百元），鋁箔方案成本近乎零，誤碼率降低90%以上，適合中小工廠快速部署。
